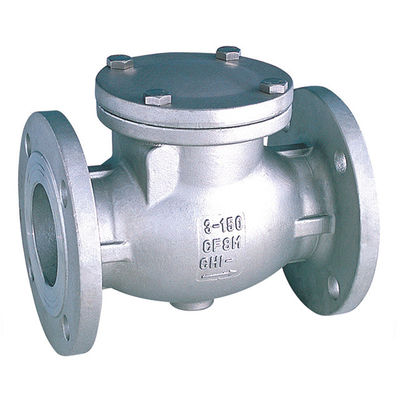

WCB Dökme Çelik Flanşlı Çekvalf DN15 300LB RF Flanş Bağlantısı

DN15 300LB RF WCB Dökme Çelik Flanş Salıncak Çek Valf

STANDARTLAR.

Tasarım: API 600.
Yüz yüze boyutlar: ASME B16.10.
Flanş boyutları: İstek üzerine ANSI B16.5, 22 ", 26" ~ 36 "ila MSS-SP-44 ila API605 arası 2" ~ 24 "
Test: API 598.

YAPI.

OS&Y, Yükselen mil, Cıvatalı Kapak, Esnek Takoz

MEVCUT DİĞER ÖZELLİKLER.

Malzemeler: WCB, WC6, WC9, C5, C12, LCB, LCC, CF8M, CF3, CF3M, CN7M ve diğer yüksek sıcaklık alaşımları.
Uç bağlantıları: Alın kaynağı, Yükseltilmiş yüz, Halka tipi bağlantı.
Koltuk: Çıkarılabilir veya kaynaklı.
Trim: 1,5,8,11,12., Vb.


Hızlı Ayrıntılar

Paslanmaz Çelik Çekvalf Standartları

ANSI B16.10 olarak yüz yüze boyutlar

ANSI B16.5 olarak uç flanş boyutu

ANSI B16.34 olarak basınç-sıcaklık derecelendirmeleri

API 598 olarak basınç testi

Uygulanabilir Ortam: su, gaz, yağ ve diğer aşındırıcı ortam.

Paslanmaz Çelik Çekvalf Uygulaması:

Vana, boru hatlarında ve ekipmanlarda ortamın geri akışını ve basıncını önlemek için kullanılır.

ortam otomatik olarak açılıp kapanmanın sonucunu getirecektir.

Ne zaman tOrtam geri gidiyor, kazaları önlemek için valf diski otomatik olarak kapanıyor.

Paslanmaz Çelik Çekvalf Test Basıncı

Vana Türleri

Vana tipine disk tipi karar verecektir.En yaygın Çek valf türleri:

• Salıncak Tipi.

  • Üstten Menteşeli

  • Devirme diski

• Kaldırma Tipi

  • Piston Tipi

  • Top tipi

• Çift Plaka Tipi

• Çek Valfi Durdur

Salıncak Çek Valf

Salınımlı tip bir vanadaki disk, tamamen açılıp kapandığından kılavuzsuzdur.Bu Vana akış olduğunda çalışır

çizgide ve akış olmadığında tamamen kapanır.Vanadaki türbülans ve basınç düşüşü çok düşüktür.

Disk ve yuva tasarımları metalden metale veya metalden kompozite olabilir.

Koltuk ile dikey düzlem arasındaki açı oturma açısı olarak bilinir ve 0 ile 45 derece arasında değişir.

Genellikle oturma açıları 5 ila 7 derece arasındadır.Daha büyük oturma açıları disk hareketini azaltarak

hızlı kapanma, böylece su darbesi olasılığını en aza indirir.Dikey bir koltuk 0 derecelik bir açıya sahiptir.

Salınımlı tip valf tam, engelsiz akışa izin verir ve basınç azaldıkça otomatik olarak kapanır.Genellikle yüklü

sürgülü vanalarla kombinasyon halinde, çünkü nispeten serbest akış kombinasyonları sağlarlar.

Temel bir salınım tipi valf, bir valf gövdesi, bir kapak ve bir menteşeye bağlı bir diskten oluşur.

Ambalaj Detayları:

Farklı vanalara göre uygun ahşap kasalar seçiyoruz ve ezik işçilerin çürük durumunda paketlenmesini sağlıyoruz.Uzun vadeli işbirliği yapan iletici, yer ayıracak, gümrükleri temizleyecek ve gecikmeden bizim için nakliye yapacak.Deniz yoluyla, hava yoluyla ve trenle ulaşım için üç yol vardır.Müşterilerin ihtiyaçlarına göre ulaşım ayarlayacağız.


Teslimat Detayları: Siparişe göre 7 ~ 60 gün
