TOBO STEEL GROUP ÇİN
 |
| Menşe yeri: | Çin |
| Marka adı: | TOBO |
| Sertifika: | CE/ISO |
| Model numarası: | Bıçak Sürgülü vana |
| Min sipariş miktarı: | 1 bilgisayar |
|---|---|
| Fiyat: | 1-100 |
| Ambalaj bilgileri: | İç ambalaj: plastik torba sızdırmaz ambalaj Dış ambalaj: karton ambalaj veya tahta kutu ambalaj Kriy |
| Teslim süresi: | 3-5 gün |
| Ödeme koşulları: | D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 3000pcs / ay |
| ad: | DN25 Bıçaklı Sürgülü Vana | boyut: | DN25 |
|---|---|---|---|
| Basınç: | PN10 | Kullanılmış: | Su ve kanalizasyon uygulamaları |
| Kaplama Kapısı: | 304 / 316SS | Vücut: | SS316 |
| Kök: | 304SS | Valf Çubuğunun Diş Konumu: | Dış Sürgülü Vana |
| Vurgulamak: | Çift Yönlü Bıçaklı Sürgülü Vana,DN25 Bıçaklı Sürgülü Vana,DN25 Bi Yönlü Sürgülü Vana |
||

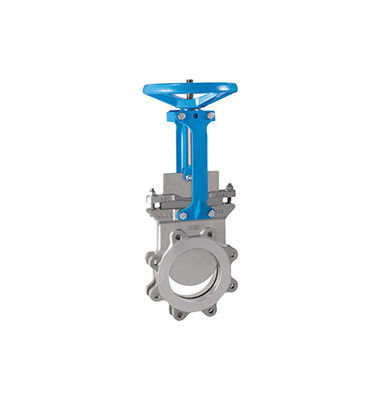

Flanşlı DN25 PN 10 Paslanmaz Çelik 304 ANSI 150 LBS Bıçaklı Sürgülü Vana
Hızlı Ayrıntılar:
| Ürün adı | Malzeme |
| Valf Gövdesi | Sfero döküm, Karbon çeliği, Paslanmaz çelik |
| Bıçak | Paslanmaz çelik |
| Kök | Paslanmaz çelik |
| El çarkı | Dökme demir |
| Sızdırmazlık | NBR / EPDM / PTFE veya Metal Koltuk |
Ürün Açıklaması
Teknik Özellikler
Tip: Çift yönlü sürgülü vana
Boyut aralığı: 50 mm ila 600 mm (uygulamada daha yüksek boyutlar)
Basınç derecesi: CWP-10 bar
Son stil: Tam pabuç
Yüz yüze: MSS SP-81 uyarınca
Delme: ANSI 150lb'ye (standart) göre delinmiş flanşlar arasında montaj için uygundur;diğerleri istek üzerine.
Gövde: Paslanmaz çelik;karbon çelik.Başvurudaki diğerleri
Yuva: Değiştirilebilir, elastomer kordon contası;kloropren standardı;maks.servis sıcaklığı-80 derece C
Kapak: 304/316 paslanmaz çelik kaplama standarttır;diğerleri istek üzerine
Kök: 304 st.çelik standardı;diğerleri istek üzerine
Üst yapı: Çelik çatal, epoksi kaplı standart;diğerleri istek üzerine
Aktüatör seçenekleri: Doğrudan monte edilmiş yükselen milli el çarkı standardı;yükselmeyen el çarkı, zincir çarkı,
dişli el çarkı, pnömatik silindir ve elektrikli aktüatör seçenekleri mevcuttur
Özel: Gerektiğinde cıvatalı kapak ile sağlanabilir
| Boyut aralığı: | DN50 ~ 600mm NPS 2 ”-24” (İstek üzerine daha büyük boyut) |
| Max Çalışma Basın: | DN50 ~ DN250: 10Bar NPS2 ~ NPS10: 150Psi |
| DN300 ~ DN450: 7Bar NPS12 ~ NPS18: 90Psi | |
| DN500 ~ DN600: 4Bar NPS20 ~ NPS24: 60Psi | |
| SıcaklıkAralık: | -29 ... + 800 ℃ |
| Mühür Sıkılığı: | MSS SP-81'e göre |
| Gövde Malzemesi: | Karbon Çelik, Paslanmaz Çelik, Özel Allory |
| Kapı Malzemesi: | Paslanmaz Çelik Krom Kaplama, Özel Allory |
| Koltuk Malzemesi: | Paslanmaz Çelik + STL |
| EPDM (120 ° C) / Viton (200 ° C) / PTFE (200 ° C) / NBR (90 ° C) | |
| Yüz yüze: | MSS SP-81 |
| Flanş Standardı: | GB / T 9113.1, JB / T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| Uygulamalar: | Kağıt Hamuru ve Kağıt, Su Arıtma, İçecek ve Gıda, İnce Kimyasal, |
| Power Planet, Çelik Endüstrisi vb. |
Ana özellik:
Bu vana, su temini ve drenaj, inşaat, petrol, kimya endüstrisi gibi boru hatlarına yaygın olarak uygulanır. doğal gaz, ilaç, elektrik santrali, nükleer santral ve kentsel kirlilik deşarjı vb. veya akışı kesmek, kalın granül, yapışkan sıvı ve yüzen kirlilik gibi çeşitli ortamlar içerir.
Teknik veri:
|
Nominal Çap DN (mm): |
50 (2 inç) ~ 1200 (48 inç) |
|
Nominal Basınç PN (MPa): |
0.6 ~ 1.6 (sınıf150) |
|
Test Basıncı Kabuğu PN (MPa): |
1.5 ~ 2.4 |
|
Test Basıncı Sızdırmazlık PN (MPa): |
1.1 ~ 1.76 |
|
Mühür tipi |
sert / yumuşak (EPDM, NBR ve poliüretan) |
|
Sızıntı: sert conta: |
Seviye D (sıvı 0.1xDNmm); yumuşak conta: Seviye A (sıfır sızıntı) |
Malzeme şunlar olabilir:
|
Bölüm |
Malzeme |
|
Vücut |
CI |
|
Mühür yüzüğü |
NBR |
|
Bıçak |
Paslanmaz çelik 304 |
|
Paketleme |
PTFE |
|
Boyunduruk |
A3 |
|
Bez |
WCB, ZL103 |
|
Kök Somun |
Pirinç |
|
Kök |
316 |
|
Rulman |
ZChSnSb10-6 |
|
Standart Eleman |
Paslanmaz çelik 201, 304 |
Uygulama:
Altın madeni gücü, cevher artıkları, kağıt veya odun pulu, lifler, toz, kimyasal arıtma, kanalizasyon, tortulaşma tanklar, cevherler, cüruf, asfalt, silo çıkışları, meyve, tahıl, harç, mezbaha atık su, pnömatik taşıma boru hatları veya bira demleme ortamı.enerji santrallerinin su temini ve drenajı veya cürufu giderme (yükseksıcaklık 540 ° c ve süper yüksek sıcaklık ≤ 900 ° c.
Ürün özellikleri:
Kompakt tasarımı, az yer kaplaması, düşük fiyatı, kolay kurulumu, aşınma ve tutukluk, kullanıcı dostu bakım ve çalıştırma, uzun hizmet ömrü ve ücretsiz aktüatör seçenekleri.
VÜCUT:
· Bir oluk yerine kapı sabitlemesi için bağlantı noktasının alt kısmındaki gömme kılavuz tırnakları, olası valf kapatma tıkanmasını ortadan kaldırır daha sıkı sızdırmazlık sağlarken.Kılavuz pençeleri ayrıca, kapalı konumda sıkı sızdırmazlık sağlamak için kapıyı yuvaya doğru iter.
· Entegre gövde tasarımı, kolay montaj ve 0 kabuk sızıntısı sağlar.
· Tam port tasarımı, basınç düşüşünü en aza indirir ve akış kapasitesini en üst düzeye çıkarır.
· Kapıya karşı PTFE esnek noktalar, kapı ile bo dy arasındaki metal-metal temasını ortadan kaldırır.
OTURMA YERİ:
· Yandan girişli koltuk değiştirilebilir, bu da bakım maliyetini düşürür.
• L şeklindeki yuva tutucusu, yatağı valf gövdesine kilitler ve doğrudan akışın yıkanmasını önlemek için yuva tarafını kapatır.
KAPI:
• Eğimli bıçak kenarı, güçlü kesme gerilimi ve sıkı sızdırmazlık sağlar.
· Daha yüksek basıncı karşılamak için kapak kalınlığı artırılabilir.
· Kapı yüzeyi, sıkı sızdırmazlık ve daha az sıkışma için her iki tarafta iyi parlatılmıştır.
· Kapak, metal sızdırmazlık vanası için sert krom kaplamalıdır.
KÖK:
• Mil için uzun hizmet ömrü sağlamak için gövde kapağı mevcuttur.
· İki baskı yatağı, çalışma için torku en aza indirir.
· Yatak yağlamasını kolaylaştırmak için gres nipeli mevcuttur.
Ambalaj ve Nakliye
Ambalaj: kontrplak kutular veya müşterilerin gereksinimlerine göre
