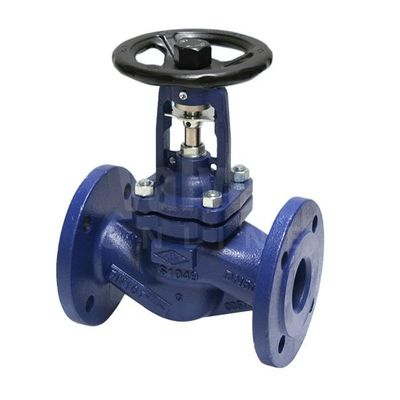

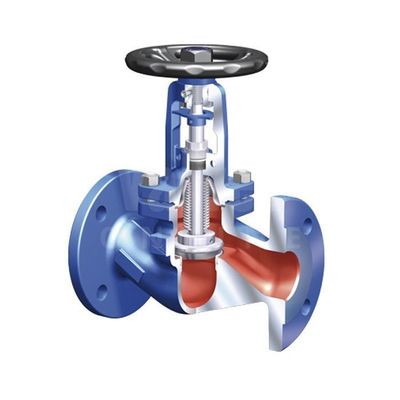

25A 10kg / cm2 x 127L Flanşlı Glob Vana STS304 EL TEKERLEĞİ





25A 10kg / cm2 x 127L Flanşlı Glob Vana STS304 EL TEKERLEĞİ





Dövme Çelik İntegarl FlanşlıValve



Kısa tanıtım:

Entegre flanşlı vanalar, üç kapak tasarımında mevcuttur.



İlk tasarım, erkek-dişi mafsallı, spiral sargılı contalı, F304L/grafitten yapılmış Cıvatalı Bonnet'tir. Talep üzerine halka mafsal contası da mevcuttur.



İkinci tasarım, dişli ve sızdırmaz kaynaklı bağlantıya sahip kaynaklı kaputtur.Talep üzerine tam kalem çekme mukavemetli kaynaklı bağlantı mevcuttur.



Üçüncü tasarım, dişli ve basınç sızdırmaz mafsallı, basınç sızdırmaz kaputtur.Entegre Flanşlı uç valfler, sürgülü, küre, piston, kontrol ve dönüş kontrolü tasarım konfigürasyonlarında mevcuttur.



Teknik özellik



* Entegre flanş valfleri, API 602 ve ANSI B16.34'e uygundur.

* Her biri API 598'e göre test edilmiştir ve işaretleme MSS SP-25'e göredir.



*Tam Liman ve Konvansiyonel Liman

* t ANSI B16.10'a göre yüz yüze

* ANSI B16.5'e göre flanşlar

* Basınç sızdırmaz kaput

* Dış Vida ve Boyunduruk (OS & Y)

* İki parçalı kendinden ayarlı salmastra

* Entegre arka koltuk

* Entegre gövde flanşları

* ASME B16.25'e Alın Kaynaklı Uçlar

* RTJ kaput conta halkası eklem tipi

* Spiral sargılı contalı cıvatalı kaput, dişli ve conta kaynaklı kaput veya dişli ve basınç contalı kaput





Standart Malzeme Özellikleri



HAYIR.	Bölüm adı	CS'den ASTM'ye dönüştürücü	AS'den ASTM'ye	SS'den ASTM'ye dönüştürücü
		A105 yazın	F22 yazın	Tip F304(L)	Tip F316(L)
1	Gövde	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	Kök Yüzük	A276 420	A276 304	A276 304(L)	A276 316(L)
3	kama	A276 410 ve 430	A182 F304	A182 F304(L)	A182 F316(L)
4	Kök	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	Conta	Oluklu SS+ grafit		SS+PTFE
6	kaput	A105	A182 F22	A182 F304(L)	A182 F316(l)
7	Kaput Cıvatası	A193 B7	A193 B16	A193 B8	A193 B8M
8	Toplu iğne	A276 420		A276 304
9	bez	A276 410		A182 F304(L)	A182 F316(L)
10	Salmastra Halkalı Cıvatası	A193 B7	A193 B16	A193 B8	A193 B8M
11	Salmastra Flanşı	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	Rakor Somunu	A194 2H	A194 4	A194 8	A194 8M
13	boyunduruk somunu	A276 410
14	HWLock Somun	A194 2H	A194 4	A194 8	A194 8M
15	isim plakası	SS
16	el çarkı	A197
17	Yağlanmış Conta	A473 431
18	Kök Paketleme	Esnek Grafit		PTFE
Uygun Ortam		Su, yağ, gaz vb.		Su, yağ, gaz vb.	HNO3,CH3OOH vb.
Uygun Sıcaklık		-29℃～425℃		-29℃～550℃	-29℃～180℃



Boyut (mm) ve Ağırlık (Kg)



NPS			1/2"	3/4"	1"	11/4"	11/2"	2"
L(RF) L1(BW)	150 Lb		108	117	127	140	165	203
	300Lb		140	152	165	178	190	216
	600 Lb		165	190	216	229	241	292
H	150Lb～300Lb		158	169	197	236	246	283
	600 Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
Ağırlık	150 Lb	RF	4.5	5.2	8.2	11.5	12.5	20.3
		SB	2.8	3.3	5.4	7.1	8.2	12.5
	300Lb	RF	4.8	6.2	9.3	14	15.5	23.4
		SB	3.5	4.4	6.8	8.1	9.2	15.4
	600 Lb	RF	5.9	7.4	10.4	16.2	17.5	28.3
		SB	4.5	5.1	8.2	10.5	12.4	20.1



Flanşlı Uç Küresel Vana 900Lb～1500LB



NPS		1/2"	3/4"	1"	11/2"	11/4"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
L1(BW)	900Lb～1500Lb	216	229	254	279	305	368
H(AÇIK)		197	197	236	246	283	330
W		125	125	160	160	180	200
Ağırlık	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
	SB	5.2	9.3	12.4	13.8	18.9	27.5



Flanşlı Uçlu Basınç-sızdırmaz Küresel Vana 900Lb～2500Lb



NPS		1/2"	3/4"	1"	11/4"	11/2"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H(AÇIK)	900Lb～1500Lb	216	250	270	320	250	445
	2500Lb	321	321	321	373	406	495
W		160	160	180	200	250	280
Ağırlık	900Lb～1500Lb	19.6	21.5	25.7	37.8	48.5	99.8
	2500Lb	21.5	24.7	30.4	48.1	58.1	130.0





Küresel vana, gelişmiş dahili ve uluslararası standartlara göre tasarlanmıştır.Farklı malzemeleri benimseyen valf, su, yağ, gaz, buhar, karbamid ve diğer ortamlar gibi farklı ortamlarla çalışabilir.



olası uygulamaların seçimi:

(endüstri) (elektrik santrali)

(baca gazı arıtma tesisi) (gaz temini)

(vakum tesisleri) (amonyak)

(sıcak su) (soğutma&dondurma sistemi)

(ısıtma teknolojisi) (buhar sistemi)





Özellikler

Dış Vida ve Boyunduruk (OS & Y), Yükselen Gövde

Civatalı kapak

Konik Disk

Kriyojenik Hizmetler için Genişletilmiş Bonnet

Darbe el çarkı isteğe bağlı

Dişli Opsiyonel

Özellikler

Tasarım: ASME B16.34/BS 1873

Yüz Yüze: ASME B16.10

Uçtan Uca: ASME B16.10

Uç Flanş: ASME B16.5

BW Sonu: ASME B16.25

Test: API 598

Özel: NACE MR-01-75

Notlar: Seri, valf bağlantı flanşının boyutu, müşterilerin gereksinimlerine göre tasarlanabilir.



Ürün performans özellikleri



Parçalar	Malzemeler
Gövde	ASTM A216 GR.WCB
Koltuk Halkası	ASTM A105 + Stellit Yüzlü
Disk	ASTM A105 + 13Cr Yüzeyli
Disk Baskı Plakası	ASTM A276 Tip 420
Disk Somun	ASTM A276 Tip 410
Kök	ASTM A182 GR.F6
Kaput Cıvata Somunları	ASTM A194 GR.2H
Kaput Cıvataları	ASTM A193 GR.B7
Conta	Yumuşak Demir + Grafit
Arka Koltuk Burcu	ASTM A276 Tip 410
Kök Paketleme	Örgülü Grafit ve Kalıptan Oluşan Grafit Yüzük
kaput	ASTM A216 GR.WCB
Eyebolt Pimleri	Karbon çelik
bez	ASTM A276 Tip 410
Salmastra Flanşı	ASTM A216 GR.WCB
Bez Göz Cıvataları	ASTM A307 GR.B
Delikli Somunlar	ASTM A194 GR.2H
boyunduruk çalı	ASTM A439 GR.D-2
Vida	Karbon çelik
el çarkı	Eğilebilir Demir
El Bijon Somunu	ASTM A194 GR.2H
yıkayıcı	Karbon çelik
boyunduruk	ASTM A216 GR.WCB
Boyunduruk Pan Cıvata Somunları	ASTM A194 GR.2H
Boyunduruk Pan Cıvatası	ASTM A193 GR.B7
Rulman	Çelik
Fener Yüzüğü Talep Üzerine	ASTM A276 Tip 410



Ana Boyutlar



ASME Basınç Sınıfı 150 Lb-Boyutlar ve Ağırlıklar

NPS	içinde	2	2.5	3	4	5	6	8	10	12	14	16
D	mm	51	64	76	102	127	152	203	254	305	337	387
L-L1	içinde	8	8.5	9.5	11.5	14	16	19.5	24.5	27.5	31	36
(RF-BW)	mm	203	216	241	292	356	406	495	622	698	787	914
L2	içinde	8.5	9	10	12	14.5	16.5	20	25	28	31.5	36.5
(RTJ)	mm	216	229	254	305	368	419	508	635	711	800	927
H	içinde	13.43	14.45	14.76	19.02	21.14	20.35	23.23	29.69	37.05	42.72	38.03
(açık)	mm	341	367	375	483	537	517	590	754	941	1085	966
W	içinde	7.87	9.84	9.84	11.81	11.81	13.78	15.75	17.72	25.2	25.2	18.11
	mm	200	250	250	300	300	350	400	450	640	640	460
AG	kız arkadaş	22	29	42	64	77	105	154	288	507	617	810
(Kilogram)	SB	19	25	34	49	65	82	131	249	430	580	763



ASME Basınç Sınıfı 300 Lb-Boyutlar ve Ağırlıklar

NPS	içinde	2	2.5	3	4	5	6	8	10	12
D	mm	51	64	76	102	127	152	203	254	305
L-L1	içinde	10.5	11.5	12.5	14	15.75	17.5	22	24.5	28
(RF-BW)	mm	267	292	318	356	400	444	559	622	711
L2	içinde	11.12	12.12	13.12	14.62	16.37	18.12	22.62	25.12	28.62
(RTJ)	mm	283	308	333	371	416	460	575	638	727
H	içinde	13.74	14.8	16.93	19.13	22.05	24.33	36.89	37.36	39.17
(açık)	mm	349	376	430	486	560	618	937	949	995
W	içinde	7.87	9.84	9.84	13.78	15.75	17.72	2.05	25.2	18.11
	mm	200	250	250	350	400	450	560	640	460
AG	kız arkadaş	31	43	57	86	130	168	280	385	724
(Kilogram)	SB	26	38	44	68	110	138	228	329	618



ASME Basınç Sınıfı 300 Lb-Boyutlar ve Ağırlıklar



NPS	içinde	2	2.5	3	4	6	8	10	12
D	mm	51	64	76	102	152	200	248	298
L-L1	içinde	11.5	13	14	17	22	26	31	33
(RF-BW)	mm	292	330	356	432	559	660	787	838
L2	içinde	11.62	13.12	14.12	17.12	22.12	26.12	31.12	33.12
(RTJ)	mm	295	333	359	435	562	664	791	841
H	içinde	16.73	19.76	20.51	24.41	34.88	36.69	40.94	50.39
(açık)	mm	425	502	521	620	886	932	1040	1280
W	içinde	9.84	11.81	13.78	17.72	22.05	18.11	24.02	29.92
	mm	250	300	350	450	560	460	610	760
AG	kız arkadaş	39	58	73	120	327	482	700	900
(Kilogram)	SB	33	48	61	95	261	385	588	795

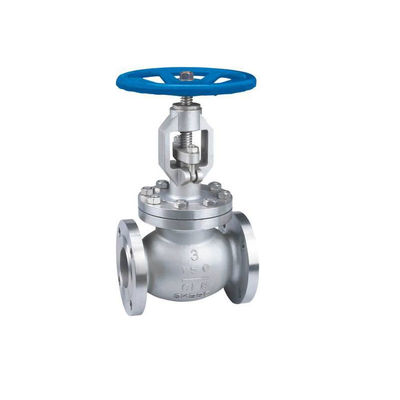

Kısa tanıtım:

Küresel vana, gelişmiş dahili ve uluslararası standartlara göre tasarlanmıştır.vücut benimsemek

küre konfigürasyonu ve ayrıca iyi görünüm, hoş işlev ve üstün kalite özelliğine sahiptir.



CLASS150'den CLASS1500'e ve -29℃～425℃(çelik), -40℃～550℃(paslanmaz çelik) arasında uygulayın.



Farklı malzeme kullanarak valf, su, yağ, gaz, buhar, karbamid gibi farklı ortamlarla çalışabilir.

ve diğer ortam.



Özellikler:

-arka mühür

Valf tamamen açıldığında güvenilir paketleme ve sızdırmazlık sağlamak için arka conta tasarımı. (Basınçlı contanın değiştirilmesi önerilmez)



-Sürtünmeye karşı direnç

Valf diskine yeterli yoğunluk ve sertlik verilmiştir.Disk sızdırmazlık yüzeyi uydu ile kaynak yapılabilir

Kullanıcıların isteklerine cevap veren alaşım kakma veya diğer malzemeler.



-Hassas tasarım:

Gövdeyi ve kaputu kesin hesaplamaya göre tasarlayın.Gövde ve kaput yüksek mukavemete sahiptir,

sert ve akış yeteneği.



Posta parçası ve malzemesi

	Parçaların Öğe Adı	malzeme
1	Gövde	WCB, CF8, CF8M
2	Koltuk	2Cr13,25+ uydu
3	Disk	2Cr13, 304, 25+uydu
4	Kök	2Cr13, 304, 304L
5	Conta	Grafit+304, Grafit+08 çelik
6	kaput	WCB,CF8,CF8M
7	Paketleme	Grafit, PTFE
8	el çarkı	HT250,QT450







Teknik özellik

-Nominal çap: 2”-12”

-Uygulanabilir Sıcaklık: -29℃～425℃(çelik) -40℃～550℃

(paslanmaz çelik)

-Nominal basınç: 150Lb 300Lb 600Lb 900Lb 1500Lb

-Uygulanabilir Ortam: su, gaz, yağ ve diğer yakıcı ortam.

Uygulamalar Standardı

-Üretim standardı: ANSI B16.34

-Yüz yüze boyut: ANSI B 16.10

-Flanş boyutu: ANSI B 16.5

-Test: API 598







Tanım:



Ana dış ve bağlantı boyutu



	SINIF150
boyut (inç)	2"	2-1 / 2"	3"	4"	5"	6"	8"	10"	12"
L,L1-RF.BW(mm)	203	216	214	292	330	356	495	622	698
L2-RTJ(mm)	216	229	254	305	343	368	508	635	711
Hmm)	330	390	410	475	540	585	725	825	940
K(mm)	200	250	250	300	350	350	450	500	600
Ağırlık (kg)	23	29	40	59	95	115	178	268	385



	SINIF300
boyut (inç)	2"	2-1 / 2"	3"	4"	5"	6"	8"	10"	12"
L,L1-RF.BW(mm)	267	292	318	355	400	440	533	622	711
L2-RTJ(mm)	283	308	333	371	416	460	549	638	727
Hmm)	350	425	485	520	565	655	825	920	1155
K(mm)	200	250	300	300	350	350	500	600	700
Ağırlık (kg)	30	45	60	83	135	162	265	375	525



	SINIF600
boyut (inç)	2"	2-1 / 2"		3"		4"		5"		6"		8"		10"
L,L1-RF.BW(mm)	292	330		356		432		508		559		660		787
L2-RTJ(mm)	295	333		359		435		511		562		664		791
Hmm)	420	490		550		590		620		700		950		1140
K(mm)	250	300		300		350		500		500		600		600
Ağırlık (kg)	39	61		76		122		210		245		447		692
	SINIF900
boyut (inç)	2"		2-1 / 2"		3"		4"		5"		6"		8"
L,L1-RF.BW(mm)	368		419		381		457		559		610		737
L2-RTJ(mm)	371		422		384		460		562		613		740
Hmm)	495		540		600		655		670		780		1050
K(mm)	300		350		350		500		500		350*		350*
Ağırlık (kg)	96		79		117		178		305		355		730
Not: "*" kullanın, vites kutusunu sabitlediğiniz anlamına gelir.



	SINIF1500
boyut (inç)	2"	2-1 / 2"	3"	4"	6"
L,L1-RF.BW(mm)	368	419	470	546	705
L2-RTJ(mm)	371	422	473	549	711
Hmm)	550	582	625	750	925
K(mm)	300	350	400	450	600
Ağırlık (kg)	116	125	145	210	475
