TOBO STEEL GROUP ÇİN
 |
| Menşe yeri: | Çin |
| Marka adı: | TOBO |
| Sertifika: | CE/ISO |
| Model numarası: | Sürgülü Vana |
| Min sipariş miktarı: | 1 BİLGİSAYAR |
|---|---|
| Ambalaj bilgileri: | İç paket: plastik torba sızdırmaz paket Dış paket: karton paket veya tahta sandık paket Kriyojenik v |
| Teslim süresi: | 3-5 gün |
| Ödeme koşulları: | D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini: | 3000 adet/ay |
| isim: | Çelik Sürgülü Vana | Tip: | Esnek Cıvatalı Gövde |
|---|---|---|---|
| Gövde: | dökme demir | Bağlantıyı Sonlandır: | flanş ucu |
| Uygulamalar: | Hava, Yakıt gazı, Besleme suyu, Buhar | yüz yüze: | ASME B16.10 |
| Hava sıcaklığı: | Yüksek sıcaklık | Boyut: | DN100 |
| Vurgulamak: | Su Lug Flanşlı Kriyojenik Sürgülü Vana,600lb Kriyojenik Sürgülü Vana,Dökme Demir Kriyojenik Sürgülü Vana |
||

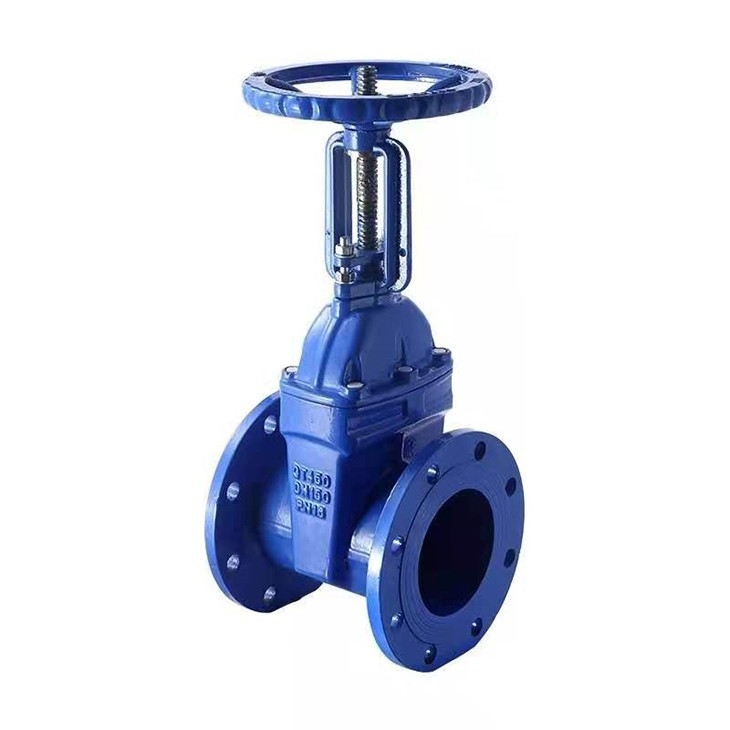

Dökme Demir Su Pabucu Flanş SINIF 150LB~600LB KRYOJENİK GATE VANA
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sürgülü Vana Nedir?
Sürgülü vana, sürgülü veya kama tipi bir disk kullanan ve disk, borulardaki sıvı akışını başlatmak veya durdurmak için akışa dik hareket eden bir vana türü olarak tanımlanabilir.
Sürgülü vana, herhangi bir proses tesisinde kullanılan en yaygın vana türüdür.Akışkan akışını başlatmak veya durdurmak için kullanılan lineer hareket valfidir.Hizmette, bu vanalar ya tamamen açık ya da tamamen kapalı konumdadır.
Sürgülü vana tamamen açıldığında, sürgülü vananın diski akıştan tamamen çıkarılır.Bu nedenle akışa karşı neredeyse hiç direnç yoktur.Bu nedenle, sıvı bir sürgülü valften geçtiğinde çok az basınç düşer.
Uygun sızdırmazlığı sağlamak için, valf tamamen kapalıyken, disk ve yuvalar arasında 360° yüzey teması gereklidir.
Sürgülü vanalar, doğru kontrol mümkün olmadığı için akışın düzenlenmesi veya kısılması için kullanılmamalıdır.
Kısmen açık valfteki yüksek akış hızı, disk ve oturma yüzeylerinin aşınmasına neden olabilir ve ayrıca titreşim ve gürültü yaratır.
|
Vana Tipi |
CS / SS GATE VALF - FL / BW |
|
|
Tasarım Std |
BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 |
|
|
Boyut aralığı |
40 DN ila 400 DN [1 1/2” ila 16”] |
|
|
Gövde |
[CS - ASTM A 216 Gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] |
|
|
kırp |
AISI 410/304/316 |
|
|
Koltuk / Kama |
%13 Kr.Çelik / AISI 410/304/316 |
|
|
Tasarım özellikleri |
Cıvatalı Bonnet, OS ve YT, HW ve Dişli kumandalı |
|
|
orantılı |
ASME - Sınıf 150 / 300 / 600 |
|
|
Yüz yüze |
ASME B 16.10 / EN 558 -1 / API 6D |
|
|
Bağlantıyı Sonlandır |
flanşlı |
ASME B16.5, SINIF 150 / 300 / 600 |
|
alın kaynağı |
ASME B16.25 |
|
|
Test Std. |
BS EN 12266 - 1 [BS 6755-1] / API 598 |
|
|
İsteğe bağlı |
Fener Halkası / Gösterge & Kilitleme Cihazı / Yenilenebilir Koltuk / Stellite Sert Kaplama / Ceketli Tedarik / RTJ Flanşlar / By Pass Düzenleme / Daha Büyük Boyutlar / Özel MOC: Östenitik ve Dubleks Paslanmaz Çelikler |
|
|
PN |
DN |
Boyut (mm) |
||||||
|
L |
D |
D1 |
D2 |
B |
N-φ |
H |
||
|
1.6MPa |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
275 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
280 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
330 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
350 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
370 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
400 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
415 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
460 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
510 |
|
|
200 |
550 |
335 |
295 |
265 |
26 |
12-23 |
710 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
786 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
925 |
|
Sürgülü Vana Çeşitleri
Sürgülü vanayı sınıflandırmanın üç yolu vardır.
Disk Türleri
Katı konik kama
Esnek kama
Bölünmüş kama veya Paralel diskler Valf
Gövde Bonnet Eklem Çeşitleri
Vidalı Bonnet
Civatalı kapak
Kaynaklı-Bonnet
Basınç-Seal Bonnet
Kök hareketi türleri
Yükselen Gövde veya OS & Y Tipi (Dış Gövde ve Vidalı Tip)
Yükselmeyen Kök tipi
Özellikleri:
● Düz tabanlı yuvalı geleneksel sürgülü vanalar, genellikle harici nesneler nedeniyle vananın alt kanalında birikir
boruyu suyla yıkadıktan sonra taş, ahşap, çimento, kağıt, moloz vb.Neden sıkıca kapanamaz ve gevşeklik oluşturamaz
fenomen, düz tasarımın altındaki boruyla aynı şeyi kullanan yumuşak sızdırmazlık sürgülü vana, döküntü birikmesine neden olmak kolay değil,
Akışkan akışı engellenmemiş, tüm paket yapışkan valf plakası, tüm dış kaynak kullanımı, yurtiçinde yüksek kaliteli kauçuktan yapılmıştır.
birinci sınıf kauçuk vulkanizasyon teknolojisi, vulkanizasyondan sonra valf plakasının doğru geometri boyutunu ve kauçuk
ve sfero döküm kapı bağlantı sağlam, düşmesi kolay değil ve elastik hafıza tercih edilir.
● Korozyona dayanıklı valf gövdesi, valf gövdesinin paslanmasını ve paslanmasını önlemek için toz ve epoksi reçine ile boyanmıştır ve
kanalizasyon sisteminde kullanılabilir.
● Geleneksel dökme demire kolayca kırılmaz.
