Menşe yeri: | Çin |
Marka adı: | TOBO |
Sertifika: | WRAS/ ISO 9001 |
Model numarası: | DN50 |
Min sipariş miktarı: | 10 parça |
---|---|
Ambalaj bilgileri: | Kontrplak ahşap durumlarda paketlenmiş |
Teslim süresi: | 7-10 gün |
Ödeme koşulları: | D/A, D/P, T/T, Western Union, MoneyGram |
Yetenek temini: | 300000 ADET |
Boyut: | özelleştirilmiş Boyut | Sınıf: | PN10/16/125 lb/150 lb/JIS 5K/JIS10K |
---|---|---|---|
Gövde: | Sfero Kelebek Vanalar | sondaj: | Çift Delinmiş |
Sıcaklık: | maksimum 130°C sıcaklık | Yapı türü: | Esnek Oturan |
Disk: | 304 | Paketleme: | Esnek grafit, flor plastik |
Vurgulamak: | DN3000 Kelebek Vana,DN50 Kelebek Vana,Dişli Elektrik Aktüatörlü Kelebek Vana |
İsim: | Kelebek vana | OEM: | Evet |
---|---|---|---|
Sıcaklık: | Maksimum 80℃ | Boyut: | DN50 ~DN3000 |
Baskı yapmak: | PN10/16/125 lb/150 lb/JIS 5K/JIS10K | Özelleştirilmiş Destek: | OEM, ODM |
Uygulama alanı: | Belediye İnşaatı, Su Arıtma, Elektrik | Standart: | DIN / BS / AWWA / JIS |
Diğer Adı: | Su arıtma | ||
Vurgulamak: |
DN3000 Kelebek Vanalar,Belediye İnşaat Kelebek Vanalar,PN16 Kelebek Vanalar |

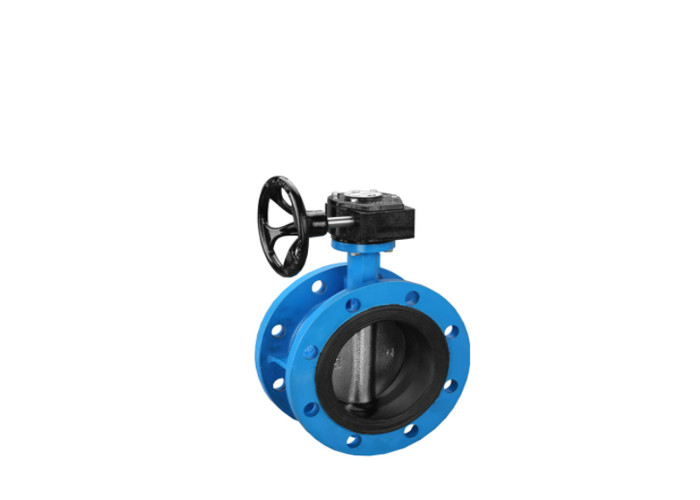

Dişli Elektrik Aktüatörlü Su Arıtma DN50 ~DN3000 Kelebek Vana
Kelebek Vana Giriş
Kelebek vana olarak da bilinen kelebek vana, vananın basit bir yapısıdır, kelebek vananın düşük basınçlı boru hattı orta anahtarı kontrolü için kullanılabilir, vananın etrafında dönen disk için kapatma parçasıdır (disk veya kelebek plaka). bir valfi açmak ve kapatmak için mil.
1.0MPa mm
DN | L | H1 | H2 | H3 | Flanş boyutları DIN 2501'e uygundur | ||||||
uzun tip | kısa tip | Ö | C | G | F | B | nd | ||||
150 | 210 | 140 | 226 | 165 | 285 | 240 | 212 | 3 | 19 | 8-23 | |
200 | 230 | 152 | 255 | 192 | 340 | 295 | 268 | 3 | 20 | 8-23 | |
250 | 250 | 165 | 293 | 227 | 395 | 350 | 320 | 3 | 22 | 12-23 | |
300 | 270 | 178 | 326 | 260 | 445 | 400 | 370 | 4 | 24.5 | 12-23 | |
350 | 290 | 190 | 368 | 314 | 505 | 460 | 430 | 4 | 24.5 | 16-23 | |
400 | 310 | 216 | 423 | 346 | 634 | 565 | 515 | 482 | 4 | 24.5 | 16-28 |
450 | 330 | 222 | 455 | 385 | 666 | 615 | 565 | 532 | 4 | 25.5 | 20-28 |
500 | 350 | 229 | 506 | 422 | 728 | 670 | 620 | 585 | 4 | 26.5 | 20-28 |
600 | 390 | 267 | 568 | 490 | 790 | 780 | 725 | 685 | 5 | 30 | 20-31 |
700 | 430 | 292 | 632 | 550 | 854 | 895 | 840 | 800 | 5 | 32.5 | 24-31 |
800 | 470 | 318 | 692 | 615 | 924 | 1015 | 950 | 905 | 5 | 35 | 24-34 |
900 | 510 | 330 | 815 | 678 | 1098 | 1115 | 1050 | 1005 | 5 | 37.5 | 28-34 |
1000 | 550 | 410 | 880 | 743 | 1163 | 1230 | 1160 | 1110 | 5 | 40 | 28-37 |
1200 | 630 | 470 | 1024 | 860 | 1307 | 1455 | 1380 | 1330 | 5 | 45 | 32-40 |
1400 | 710 | 530 | 1210 | 1010 | 1350 | 1675 | 1590 | 1535 | 5 | 46 | 36-43 |
1600 | 790 | 600 | 1340 | 1140 | 1480 | 1915 | 1820 | 1760 | 5 | 49 | 40-49 |
1800 | 870 | 670 | 1460 | 1360 | 1640 | 2115 | 2020 | 1960 | 5 | 52 | 44-49 |
2000 | 950 | 760 | 1660 | 1485 | 1800 | 2325 | 2230 | 2170 | 5 | 55 | 48-49 |
1,6 MPa mm
DN | L | H1 | H2 | H3 | Flanş boyutları DIN 2501'e uygundur | ||||||
uzun tip | kısa tip | Ö | C | G | F | B | nd | ||||
150 | 210 | 140 | 226 | 165 | 285 | 240 | 212 | 3 | 19 | 8-23 | |
200 | 230 | 152 | 255 | 192 | 340 | 295 | 268 | 3 | 20 | 12-23 | |
250 | 250 | 165 | 293 | 227 | 405 | 355 | 320 | 3 | 22 | 12-28 | |
300 | 270 | 178 | 326 | 260 | 460 | 410 | 378 | 4 | 24.5 | 12-28 | |
350 | 290 | 190 | 368 | 314 | 520 | 470 | 438 | 4 | 26.5 | 16-28 | |
400 | 310 | 216 | 423 | 346 | 634 | 580 | 525 | 490 | 4 | 28 | 16-31 |
450 | 330 | 222 | 455 | 385 | 666 | 640 | 585 | 550 | 4 | 30 | 20-31 |
500 | 350 | 229 | 506 | 422 | 728 | 715 | 650 | 610 | 4 | 31.5 | 20-34 |
600 | 390 | 267 | 568 | 490 | 790 | 840 | 770 | 725 | 5 | 36 | 20-37 |
700 | 430 | 292 | 632 | 550 | 854 | 910 | 840 | 795 | 5 | 39.5 | 24-37 |
800 | 470 | 318 | 692 | 615 | 924 | 1025 | 950 | 900 | 5 | 43 | 24-40 |
900 | 510 | 330 | 815 | 678 | 1098 | 1125 | 1050 | 1000 | 5 | 46.5 | 28-40 |
1000 | 550 | 410 | 880 | 743 | 1163 | 1255 | 1170 | 1115 | 5 | 50 | 28-43 |
1200 | 630 | 470 | 1024 | 860 | 1307 | 1485 | 1390 | 1330 | 5 | 57 | 32-49 |
1400 | 710 | 530 | 1210 | 1010 | 1350 | 1685 | 1590 | 1530 | 5 | 60 | 36-49 |
1600 | 790 | 600 | 1340 | 1140 | 1480 | 1930 | 1820 | 1750 | 5 | 65 | 40-56 |
2.5 MPa mm
DN | L | H1 | H2 | H3 | Flanş boyutları DIN 2501'e uygundur | ||||||
uzun tip | kısa tip | Ö | C | G | F | B | nd | ||||
150 | 210 | 140 | 226 | 165 | 300 | 250 | 211 | 3 | 20 | 8-28 | |
200 | 230 | 152 | 255 | 192 | 360 | 310 | 274 | 3 | 22 | 12-28 | |
250 | 250 | 165 | 293 | 227 | 425 | 370 | 330 | 3 | 24.5 | 12-31 | |
300 | 270 | 178 | 326 | 260 | 485 | 430 | 390 | 4 | 27.5 | 16-31 | |
350 | 290 | 190 | 368 | 314 | 555 | 490 | 450 | 4 | 30 | 16-34 | |
400 | 310 | 216 | 423 | 346 | 634 | 620 | 550 | 500 | 4 | 32 | 16-37 |
450 | 330 | 222 | 455 | 385 | 666 | 670 | 600 | 560 | 4 | 34.5 | 20-37 |
500 | 350 | 229 | 506 | 422 | 728 | 730 | 660 | 610 | 4 | 36.5 | 20-37 |
600 | 390 | 267 | 568 | 490 | 790 | 845 | 770 | 720 | 5 | 42 | 20-40 |
700 | 430 | 292 | 632 | 550 | 854 | 960 | 875 | 820 | 5 | 46.5 | 24-43 |
800 | 470 | 318 | 692 | 615 | 924 | 1085 | 990 | 930 | 5 | 51 | 24-49 |
900 | 510 | 330 | 815 | 678 | 1098 | 1185 | 1090 | 1028 | 5 | 55.5 | 28-49 |
1000 | 550 | 410 | 880 | 743 | 1163 | 5 | |||||
1200 | 630 | 470 | 1024 | 860 | 1307 | 5 | |||||
1400 | 710 | 530 | 1210 | 1010 | 1350 | 5 | |||||
1600 | 790 | 600 | 1340 | 1140 | 1480 | 5 |
|
Kelebek Vana UYGULANABİLİR STANDARTLAR
1. Tasarıma göre: API 609
2. Test standardı: JIS B2003
3. Flanş standardını şuna göre bağlayın: JIS B2212
5. Parça Malzeme Özelliğinin Öğe Adı
HAYIR | Bölüm adı | Malzeme |
1 | Gövde | SS304 |
2 | dişli kutusu | toplantı |
3 | Disk | SS304 |
4 | Kök | SS416 |
5 | Mühür yüzüğü | 316+Grafit |
6 | paketleme | Grafit |
6. Operasyon:
6.1.İki boru flanşı pürüzsüz olmalıdır.
6.2.Kelebek vanayı boru hattına yerleştirin, önce yönlendirme deliğini sabitleyin.
7. Teslimat:
Kelebek vanayı teslim ederken veya saklarken kuru ve serin ortamda muhafaza edilmelidir.
8. Not:
8.1.Boru flanşı, kelebek vana flanşı ile aynı olmalıdır.
8.2.Kurulumdan önce vanayı kontrol edin, ortam kelebek vanaya uygun olmalıdır.
Şartname.
8.3.Kelebek vanayı açmadan önce, diski kirsiz olarak kontrol edin.
8.4.Disk takıldığında kapatılmalıdır.
8.5.Kurulumdan önce boru bağlantısının ayarlanması.
8.6.Bağlantı flanşı paralel olmalıdır.
8.7.Kurulduktan sonra basınç test diski açık bir yerde olmalıdır.
8.8.Kelebek doğal olarak açılıp kapanamazsa, lütfen dikkatlice kontrol edin, vuramaz, kurcalayamaz veya kurcalayamaz.
uzatma kolunu kullanın.
8.9.Bakım veya çalıştırma sırasında, milin, kolun, dişli kutusunun veya aktüatörün doğru şekilde olup olmadığını kontrol etmelisiniz.
bağlamak.Aksi takdirde mil boru basıncı ile itilir.
9. Arıza ve çözümü:
arıza | neden | çözüm |
Mühür sızıntısı |
1, mühür üzerinde bazı çöpler 2, Mühür hafif hasar gördü |
① Çöpü temizleyin. ② Diskin değiştirilmesi |
Kök Paketleme sızıntısı |
1, ambalaj hasarlı 2, paketleme gecikmesi |
① Rakor somununu sıkın ② Ambalajı değiştirin |
flanş sızıntısı |
1, somun serbest bırakma 2, conta atlamalı |
1.somunu sıkın 2. Contayı değiştirin |
10. Bakım
Solucan kutusunun kapağını açın ve iki ayda bir biraz tereyağı ekleyin.
Contayı, salmastrayı ve flanşı kontrol edin, sızıntı varsa lütfen en kısa sürede muhafaza edin.
Özellikler:
Boyut: DN50 - 3000
Sıcaklık: -15℃ - 150℃
Basınç: 1.0MPa/1.6MPa
Malzemeler
Gövde Malzemeleri : Sfero Döküm (GGG40, GGG50).Dökme Demir (GG25), Paslanmaz Çelik
Disk Malzemeleri : Paslanmaz Çelik.Nikel Kaplama, Sfero Döküm, Sfero Döküm Kaplı Plastik,
Titanyum Çelik, Bakır Alaşımlı vb
Wafer Kauçuk Oturmalı Kelebek Vanalar
DN (mm) |
PN (MPa) |
Bağlantı boyutları (mm) | |||
L | D | D1 | Zφd | ||
40 | 1.0/1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18/8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22/12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1.0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0.6/0.25 | 254 | 1400/1375 | 1340/1320 | 32-34/32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34/36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34/40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41/44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 |
48-48/48-30 |
