TOBO STEEL GROUP ÇİN
 |
| Menşe yeri: | Çin |
| Marka adı: | TOBO |
| Sertifika: | ISO 9001/ API 6D |
| Model numarası: | CF8M |
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Genellikle deniz teslimatı için kontrplak kutu takımı ile ambalajlanır |
| Teslim süresi: | 10 iş günü |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Ayda 10000 Adet |
| Ürün adı: | Salıncak Çekvalf | Malzeme: | 316L |
|---|---|---|---|
| Başvuru: | Yağ, Gaz, Su, Buhar vb. | Avantaj: | Sessizlik |
| Sıcaklık: | -10~80 C | Tasarım: | Gofret |
| Gövde: | paslanmaz çelik | Oturma yeri: | paslanmaz çelik |
| Vurgulamak: | Sfero Döküm Nozul Küresel Çekvalf,PN16 Küresel Çekvalf,DN600 Küresel Çekvalf |
||
Dikey Paslanmaz Çelik Küresel Çek Valf Tek Yönlü Korozyon Direnci
| Ürün adı: | Nozul Çekvalf | Başvuru: | Su, Petrol, Gaz vb. |
|---|---|---|---|
| Boyut: | DN15 ~ DN800 | Baskı yapmak: | PN16 |
| Standart: | BS / DİN | Sıcaklık: | -10~80 C |
| Gövde: | Demir | Koltuk: | Demir |
| Vurgulamak: |
dikey küresel çek valf,flanşlı küresel çek valf |
||

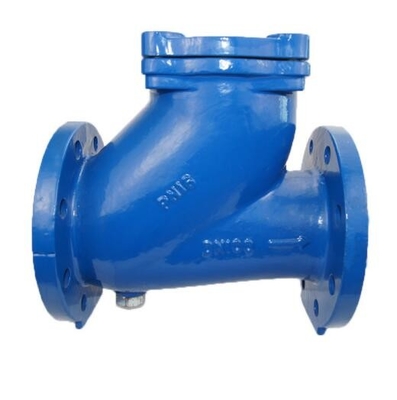

Sfero Döküm Nozul Çekvalf DN 600 PN16 Sessiz ve Wafer Tipli, Kaldırma Diski Tasarımı
| modeli | PN(MPa) | TestPN(MPa) | Sıcaklık (℃) | Orta | |
| topuk | Mühürlemek | ||||
|
H77X
H77H
H77Y
H77W
|
1.0 | 1.5 | 1.1 |
kauçuk conta:
＜80
metal mühür:
＜450
|
Su, hava, yağ, asit vb. |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 |
7.0
|
|||
| Parçalar | Malzeme | |||||||||||||||||||
|
|
|
|
|
||||||||||||||||
| gövde/ disk | WCB | CrMo | WCB | 1Cr18Ni9Ti | ||||||||||||||||
| kök | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | |||||||||||||||||
| mühür yüzüğü | - | Steille | alaşım | - | - | |||||||||||||||
| Bahar | 1Cr18Ni9Ti | alaşım | 1Cr18Ni9Ti | |||||||||||||||||
| DN(mm) | L | D2 | D3 | DN(mm) | L | D2 | D3 | ||
| H77X | H77H H77Y H77W |
H77X | H77H H77Y H77W |
||||||
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
| 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
| 150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
| 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
Başvuru:
Vana, boru hatlarında ve ekipmanlarda ortamın geri kaçmasını ve basıncın artmasını önlemek için kullanılır.
ortamın otomatik olarak açılıp kapanma sonucunu getirecektir.
Ortam geri gittiğinde, kazaları önlemek için valf diski otomatik olarak kapanacaktır.
| Malzeme listesi | |||
| Bölüm | Malzeme | ASTM | BS |
| Gövde | Pirinç | B124 C38800 | 2874 CZ122 |
| kap | Pirinç | B124 C38800 | 1400 LG2 |
| Disk | Pirinç | B124 C38800 | 2874 CZ122 |
| Bahar | Paslanmaz çelik | A313 304 | 3111 304S31 |
| Koltuk | NBR | ||
| Ürün adı | Pirinç dikey çek valfler çeşitli ebatlarda Çin üretimi |
| Malzeme | pirinç |
| Renk | pirinç sarısı |
| Standart | JIS ANSI |
| BASKI YAPMAK | PN16 |
| Vana Standardı | MSS SP-80 ile uyumlu BS 21(ISO7)/ASME B1.20.1'e göre dişli |
|
| Boyut aralığı | 15 mm (1/2") ~ 50 mm(2") | |
| çalışma basıncı | 300psi (20,7 bar)WOG Darbesiz 150psi (10,3 bar)Doymuş Buhar |
|
| Test Basıncı | Kabuk: 450 psi(31 bar)Hidrostatik | |
| Koltuk: 330psi (22,7 bar) Hidrostatik 80 psi (5,5 bar) Hava |
||
| Uygun Medya | Su, Petrol, Gaz |
|
Parça Listesi / İnşaat Malzemeleri
| Bölüm | Tanım | Standart | Özel |
| 1. | Gövde | dökme demir | Çelik, Dökme Çelik |
| 2. | Kapak | dökme demir | Çelik, Dökme Çelik |
| 3. | Top | Nitril Takviyeli | EPDM, Neopren |
| 4. | Kapak Halkası | Nitril Kauçuk | Butyle, Viton |
| 5. | Top Koltuk Halkası | LT Bronz | St. Çelik, Sert Sürtünme. |
| 6. | bağlantı elemanları | Karbon çelik | Aziz Çelik |
Tanım:
| Teknik parametreler | ||||
| modeli | PN(MPa) | Döküm testi basıncı (MPa) | Conta test basıncı (MPa) | Gövde malzemeleri, kaput |
| HQ41X-10 | 1 | 1.5 | 1.1 | demir veya çelik |
| HQ41X-16 | 1.6 | 2.4 | 1.76 | |
| Posta parçası ve malzemesi | ||||
| Gövde : Dökme demir, sfero döküm ,WCB | ||||
| Kaput : Dökme demir, sfero döküm, WCB | ||||
| Top : neopren kaplı çelik döküm | ||||
| Orta : su ve zayıf aşındırıcı sıvı | ||||
| Boyutlar | ||||||
| DN(mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| 65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Çek Valf - Küresel tip (çek valf) benzersiz bir tasarıma sahip ilk valflerdi.çok basit
ancak kritik bir mekanizma içermeyen sağlam tasarım.
Konvansiyonel vanalarda kullanılan menteşe pimi disk mekanizması gibi tüm parçalar elimine edilmiş ve
dönüş durumunda akış ortamını durdurmak için güçlendirilmiş kauçuk kaplı top.
Bu top, minimum yük kaybı sağlamak için pompalama açıkken akış yolunun tamamen dışına çıkar.
Küresel kauçuk kaplı bilye, tamamen sızdırmazlığı garanti eden yuvarlak valf yuvasına mükemmel şekilde oturur
sızdırmazlık.
Bu tasarım, tıkanmama ve kendi kendini temizleme gibi başka avantajlar da sunar.Bu neredeyse bakım gerektirmeyen
valfler, gerekirse, uzun süreli kullanımdan sonra, topun çevrimiçi olarak değiştirilmesi sadece bir dakikalık bir iştir.
* Daha düşük güç tüketimi
* Daha büyük katı taşıma kapasitesi
* Kendi Kendini Temizler, Tıkanmaz
* Mükemmel Sızdırmazlık
* Düşük basınç düşüşü
Prensip:
Bu valfin kalbi, güçlendirilmiş bir lastik bilyedir.Valfin benzersiz tasarımı, topun serbest hareket etmesine izin verir.
Pompa çalıştığında top açık konuma hareket eder ve herhangi bir müdahale olmaksızın sıvının serbest akışına izin verir (Bkz. Şekil).
Pompa durduğunda, bilye kendi ağırlığı ve pompanın karşı basıncı nedeniyle metal koltuğa sıkıca oturur.
sıvı (Fare üzeri şek.).Bu DROPLESS sızdırmazlık ile sonuçlanır.
Parça Listesi / İnşaat Malzemeleri
| Bölüm | Tanım | Standart | Özel |
| 1. | Gövde | dökme demir | Çelik, Dökme Çelik |
| 2. | Kapak | dökme demir | Çelik, Dökme Çelik |
| 3. | Top | Nitril Takviyeli | EPDM, Neopren |
| 4. | Kapak Halkası | Nitril Kauçuk | Butyle, Viton |
| 5. | Top Koltuk Halkası | LT Bronz | St. Çelik, Sert Sürtünme. |
| 6. | bağlantı elemanları | Karbon çelik | Aziz Çelik |
