TOBO STEEL GROUP ÇİN
 |
| Menşe yeri: | Çin |
| Marka adı: | TOBO |
| Sertifika: | DIN2501 （DIN2534＿ISO2084 |
| Model numarası: | SS304 |
| Min sipariş miktarı: | 10 parça |
|---|---|
| Fiyat: | 59-89USD |
| Ambalaj bilgileri: | Kontrplak ahşap kutularda paketlenmiştir |
| Teslim süresi: | 7-10days |
| Ödeme koşulları: | D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 300000pcs |
| Yapı tipi: | Çift eksantrik gofret kelebek vana | boyut: | 2" |
|---|---|---|---|
| Tasarım standardı: | API 609-83 | Yüz yüze: | ANSI B16.10, DIN3202-K1, BS5155, MSS SP-67 |
| Flanşlı delme: | DIN2501 (DIN2534), ISO2084 | Basınç testi: | API 598 |
| Vücut: | WCB SS304 、 CF8M | paketleme: | Esnek grafit, flor plastik |
| Vurgulamak: | Çift Eksantrik Wafer Kelebek Vana,PN 16 Wafer Kelebek Vana,Çift Flanşlı Kelebek Vanalar |
||

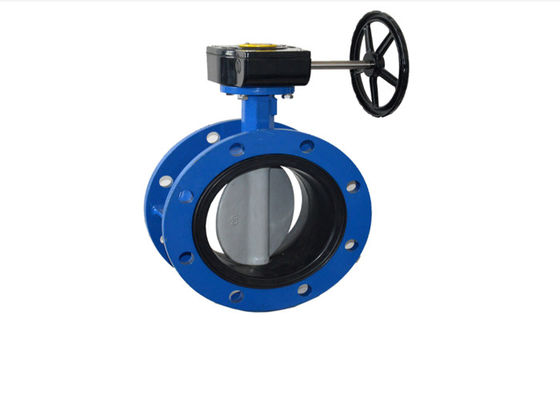

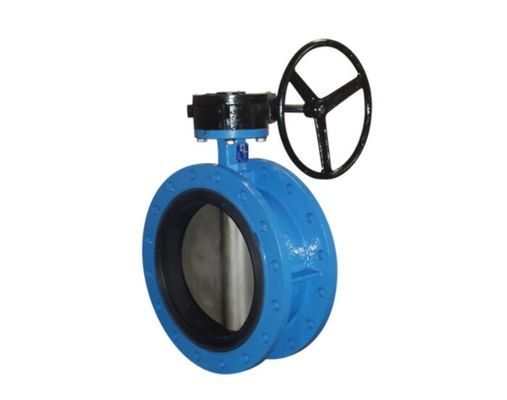

PN 16, ANSI # 150 Çift Flanşlı Centrik Tip Kelebek Vanalar
Makale: 401
Flanşlar: UNI EN 1092-2 PN 10-16, ANSI # 150
Tasarım: BS5155
Yüz yüze uzunluk: EN 558-1 serie 13, DIN 3202 F16
EN 12266'ya göre test edin
Kurulum: yatay / dikey
UYGULAMALAR • Su temini • Atık su arıtma tesisleri • Yangın söndürme sistemleri • Enerji santralleri • Sanayi • İçme suyu • Sulama • Isıtma - şartlandırma sistemleri • * farklı uygulamalar için diğer versiyonlar mevcuttur (lütfen bizimle iletişime geçin)
- Şekil 402: AISI 304'teki disk
- Şekil 403: AISI 316'da disk
- Şekil 404: Alüminyum bronz disk
İçme suyu uygulamalarına uygun epoksi kaplama.
Kısa gövdeli flanşlı kelebek vanalar, çok kompakt bir tasarıma ve çeşitli yapı malzemelerine sahip, piyasada bulunan yeni "son teknoloji" kelebek vanalardır ve çeşitli fabrikalarda uygulanabilirler.BS, DIN ve ANSI flanşlarla uyumlu, kısa gövdeli flanşlı kelebek vanalar, vana gövdesi üzerinde vulkanize edilmiş kauçuk astar ile güçlü ve güvenilir sızdırmazlık sağlar, ayrıca gövde üzerine herhangi bir conta ihtiyacını önleyen O halkası dökülür. .Kısa gövdeli flanşlı kelebek vanalar merkezi tip disk olarak imal edilmekte olup, akışkanın her iki yönüne dayanabilir ve bakım gerektirmez.Sıvı ile temas etmeyen gövde EPDM, BUNA, PTFE, Neopren veya Viton ile astarlanabilir: bu şekilde bu kelebek vanaları herhangi bir tesiste ve her ortamda uygulayabiliriz, uygun diski sfero dökümde kolayca monte edebiliriz, paslanmaz çelik 304 veya 316, Al-Bronz C95400.Bu tür vanalar herhangi bir pozisyonda kurulabilir.Kısa gövdeli flanşlı kelebek vanalar, redüksiyon dişlisi ve el çarkı (standart uygulama), tek veya çift etkili pnömatik operatör, talep üzerine elektrikli aktüatör olarak gelir.
Bir Kelebek vanaakışı durdurmak, düzenlemek ve başlatmak için kullanılan çeyrek turlu bir döner hareket valfidir.Kelebek vanalar hızlı açılan bir tiptir.Kolun 90 ° dönüşü, vanayı tamamen kapatabilir veya açabilir.Normalde, pozitif bir kapatmanın gerekli olmadığı sistemlerde kullanılırlar.Bu yazıda, aşağıdaki Vana türleri hakkında bilgi edineceksiniz.
Büyük Kelebek vanalar genellikle, el çarkının bir dişli kutusu aracılığıyla gövdeye bağlandığı dişli kutusu tipi aktüatör ile donatılmıştır.Bu, kuvveti azaltır ancak aynı zamanda operasyonun hızını da azaltır.Bu tip vana açık pozisyonda takılmalıdır.Vana kurulum sırasında kapatılırsa, lastik yuva vana diskine sıkışacak ve açılmasını zorlaştıracaktır.
Malzemeler
Boyutlar
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gövde Yapısına Göre Kelebek Vana Çeşitleri
Gövde uçlarının tipine göre aşağıdaki tiplerde kelebek vanalar mevcuttur.
Her İki Flanşlı Uç
Gofret Tipi Biter
Pabuç Tipi Biter
Alın Kaynaklı Tipler Biter
Su Tipi
Plaka gövdesi boru flanşları arasına yerleştirilir ve flanş cıvataları vana gövdesini çevreler.Wafer tipi kelebek vana montajı kolaydır ancak izolasyon vanası olarak kullanılamaz.
