TOBO STEEL GROUP ÇİN
 |
| Menşe yeri: | Çin |
| Marka adı: | TOBO |
| Sertifika: | DIN2501 （DIN2534＿ISO2084） |
| Model numarası: | SS304 |
| Min sipariş miktarı: | 10 parça |
|---|---|
| Fiyat: | 59-89USD |
| Ambalaj bilgileri: | Kontrplak ahşap kutularda paketlenmiştir |
| Teslim süresi: | 7-10days |
| Ödeme koşulları: | D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 300000pcs |
| Yapı tipi: | Çift eksantrik gofret kelebek vana | boyut: | DN100 |
|---|---|---|---|
| Tasarım standardı: | API 609-83 | Yüz yüze: | ANSI B16.10, DIN3202-K1, BS5155, MSS SP-67 |
| Flanşlı delme: | DIN2501 (DIN2534), ISO2084 | Sıcaklık: | maksimum 130 ° C sıcaklık |
| Disk: | 316 | paketleme: | Esnek grafit, flor plastik |
| Vurgulamak: | 150LB Wafer Kelebek Vana,AISI 316 Wafer Kelebek Vana,DN100 Disk Kelebek Vana |
||

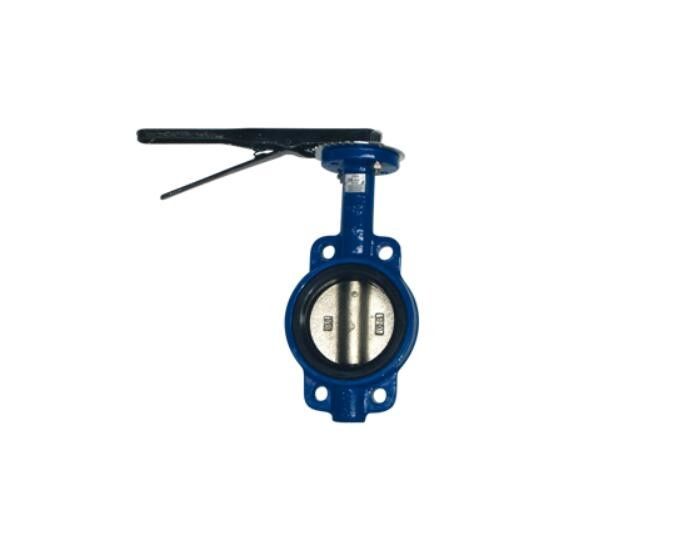

Bağlantı AISI 316 PN 10-16, DN100 150LB Wafer kelebek vanalar
Makale: 1400-1401
UNI EN 1092-2 PN 10, PN 16 ve ANSI # 150 flanşları için uygun
Yüz yüze uzunluk: EN 558-1 seri 20, DIN 3202 K1 Tasarım EN 593
Kurulum: yatay / dikey
UYGULAMALAR • Su temini • Atık su arıtma tesisleri • Yangınla mücadele sistemleri • Enerji santralleri • Sanayi • İçme suyu • Sulama • Isıtma - şartlandırma sistemleri • * tuzlu su için paslanmaz çelikten mevcut disk (şekil 1401)
- Şekil 1400: GGG'de disk
- Şekil: 1401: AISI 316 paslanmaz çelik disk
İçme suyu uygulamalarına uygun epoksi kaplama.
Gofret kelebek vanaları, çok sayıda düzenleme ve açma-kapama vanası işlevi sayesinde geniş çapta uygulanmaktadır.EPDM conta ve epoksi kaplama sayesinde, wafer kelebek vanalar içme suyu tesislerine monte edilebilir, ancak inox diskli (şek. 1401) ve akışkanla temas etmeyen gövde ile kanalizasyon veya acı su için de uygulanabilir. .Wafer kelebek vanalar merkezi tip diskli olarak imal edilmekte olup, akışkanın her iki yönüne dayanabilir ve bakım gerektirmez.EPDM kılıf ile maksimum 130 ° C sıcaklığa dayanabilirler.Wafer kelebek vanalar, ek flanş contalarına gerek kalmadan kaynak boyunlu flanşlar EN PN 10-16 ve ANSI # 150 arasına monte edilebilir.Bu tür vanalar herhangi bir pozisyonda kurulabilir.Gofret kelebek vanaları kol ile birlikte gelir (standart uygulama);redüksiyon dişlisi, tek veya çift etkili pnömatik operatör, istek üzerine elektrikli aktüatör.
Bir Kelebek vanaakışı durdurmak, düzenlemek ve başlatmak için kullanılan çeyrek turlu bir döner hareket valfidir.Kelebek vanalar hızlı açılan bir tiptir.Kolun 90 ° dönüşü, vanayı tamamen kapatabilir veya açabilir.Normalde, pozitif bir kapatmanın gerekli olmadığı sistemlerde kullanılırlar.Bu yazıda, aşağıdaki Vana türleri hakkında bilgi edineceksiniz.
Büyük Kelebek vanalar genellikle, el çarkının bir dişli kutusu aracılığıyla gövdeye bağlandığı dişli kutusu tipi aktüatör ile donatılmıştır.Bu, kuvveti azaltır ancak aynı zamanda operasyonun hızını da azaltır.Bu tip vana açık pozisyonda takılmalıdır.Vana kurulum sırasında kapatılırsa, lastik yuva vana diskine sıkışacak ve açılmasını zorlaştıracaktır.
Malzemeler

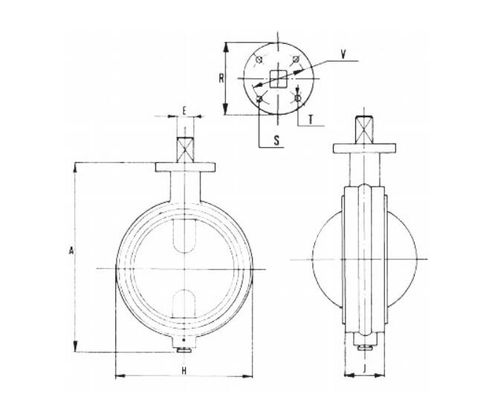

Boyutlar
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gövde Yapısına Göre Kelebek Vana Çeşitleri
Gövde uçlarının tipine göre aşağıdaki tiplerde kelebek vanalar mevcuttur.
Her İki Flanşlı Uç
Gofret Tipi Biter
Pabuç Tipi Biter
Alın Kaynaklı Tipler Biter
Su Tipi
Plaka gövdesi boru flanşları arasına yerleştirilir ve flanş cıvataları vana gövdesini çevreler.Wafer tipi kelebek vana montajı kolaydır ancak izolasyon vanası olarak kullanılamaz.
Koltuk Tipleri
Kelebek vanalar metalden metale oturtulmuş, yumuşak oturtulmuş veya tamamen astarlı gövde ve diskli olabilir.İlk görüntü, yumuşak oturtulmuş, tamamen astarlı bir gövde ve disk vanaya aittir.İkincisi, metal diskli yumuşak oturma yeri ve üçüncüsü metalden metale oturma tipi vanadır.
